辅助设备
冷水机 15F
在机器运转时冷却模具、导轨和液压系统
三工位热成型机
工贸制造及销售
制冷剂： R22
冷却风扇： 0.55kw*2
水箱容积： 240L
额定功率： 13.6千瓦
电源： 3PH-380V/50Hz
尺寸： 1750*930*1600mm
重量： 420kg
辅助设备1m³储气罐空气压缩系统的辅助部件，保持气压稳定体积： 1.0m³
压力： 0.8Mpa
设计温度： 150℃
总高度： 2400mm
内径： 800mm
泄压阀接口： Rp 11/2
排水阀接口： R 1/2
辅助设备空气压缩机
TK-3.6成型时获得足够的空气工作压力： 0.8Mpa
排气量： 3.6m³/min
电机功率： 3PH-380V/50Hz
尺寸： 1150x900x1350mm
电源： 3PH-380V/50Hz
冷却方式：风冷
润滑油量：约27L
主要技术参数
| 模型 |
高安全性
高稳定性
低噪音
低能量
消耗
高利用率
全自动

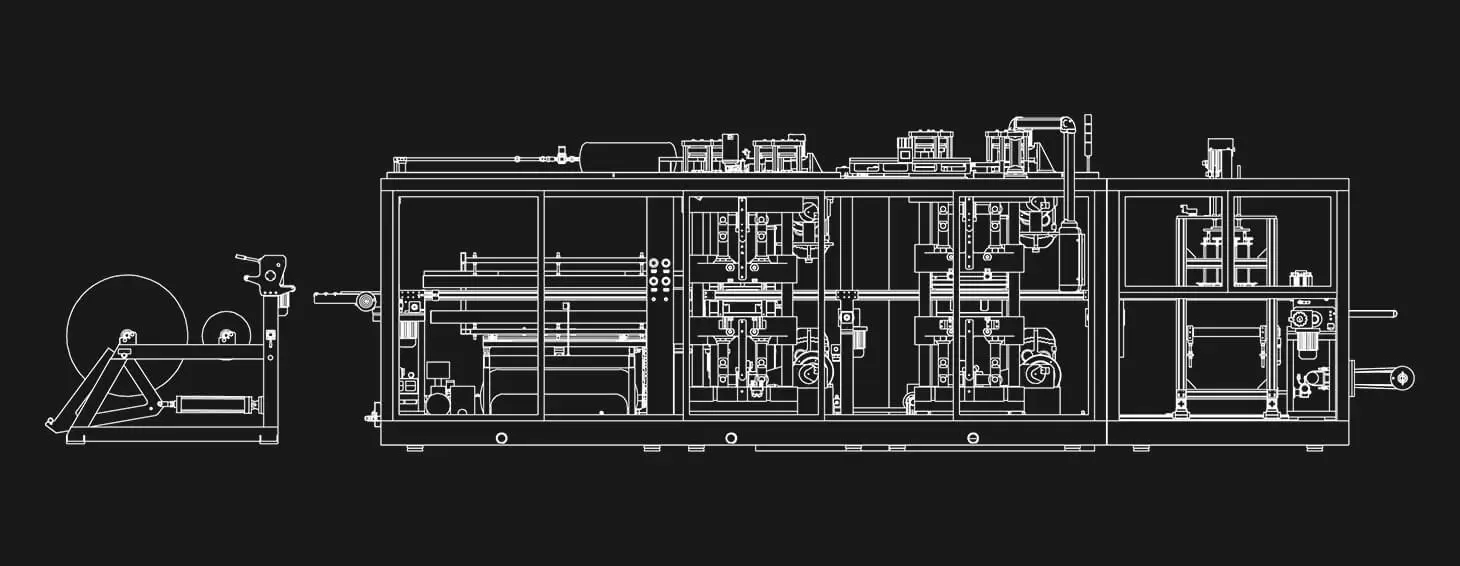

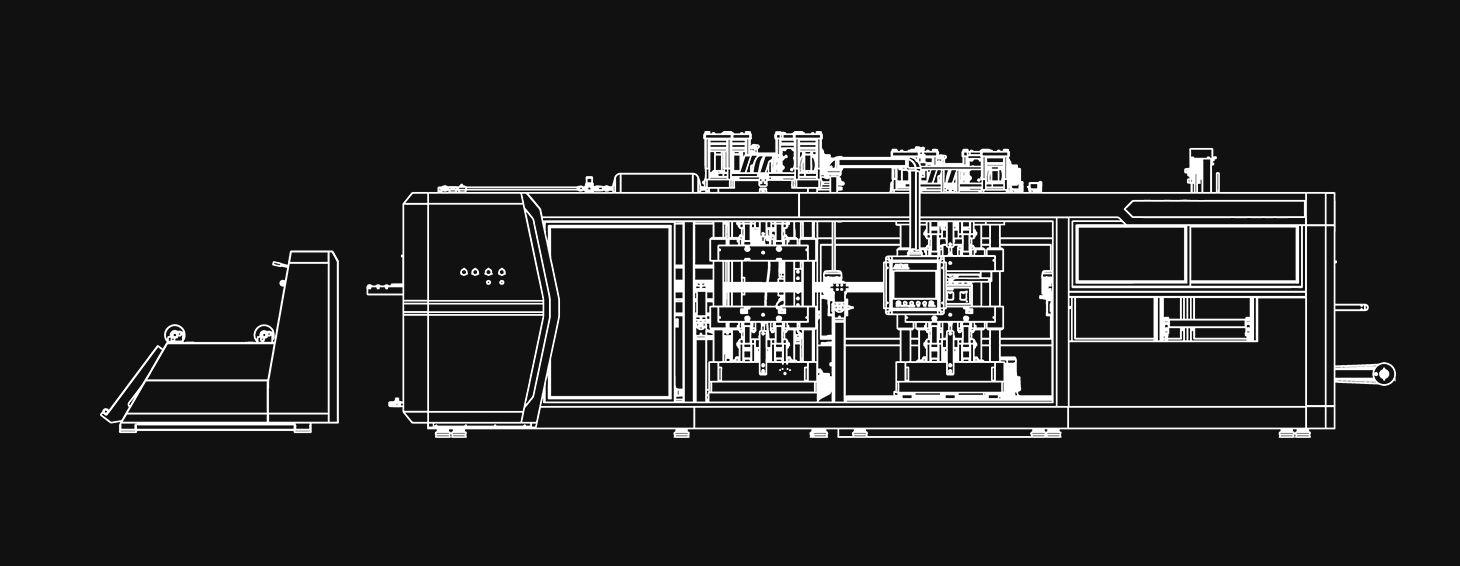

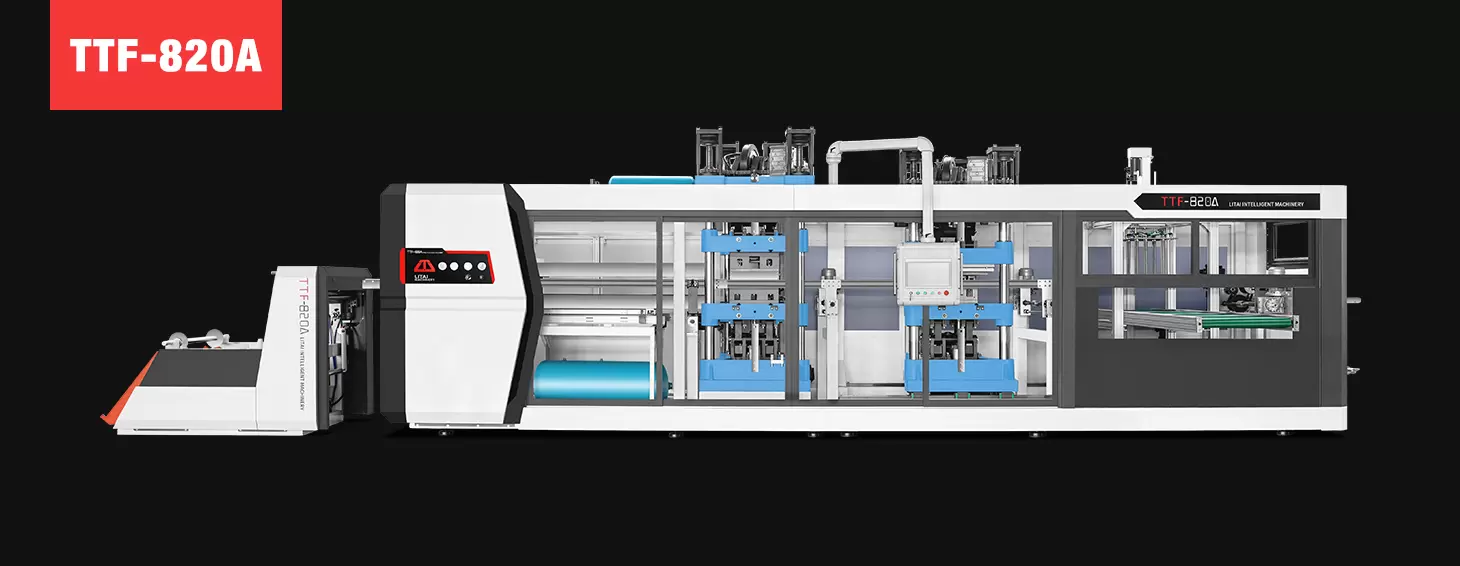

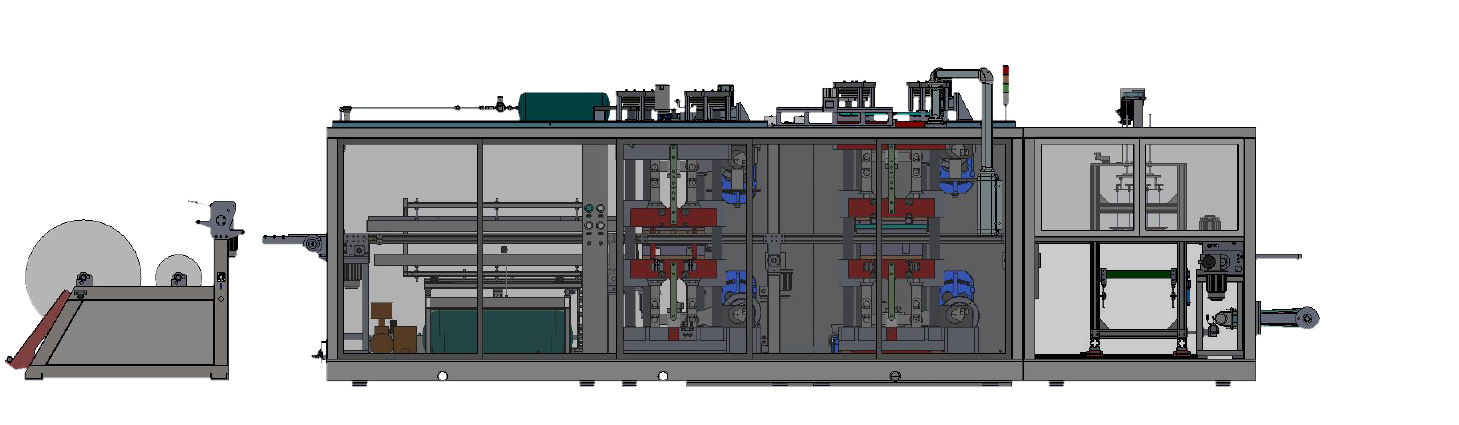

TTF-820A线路图

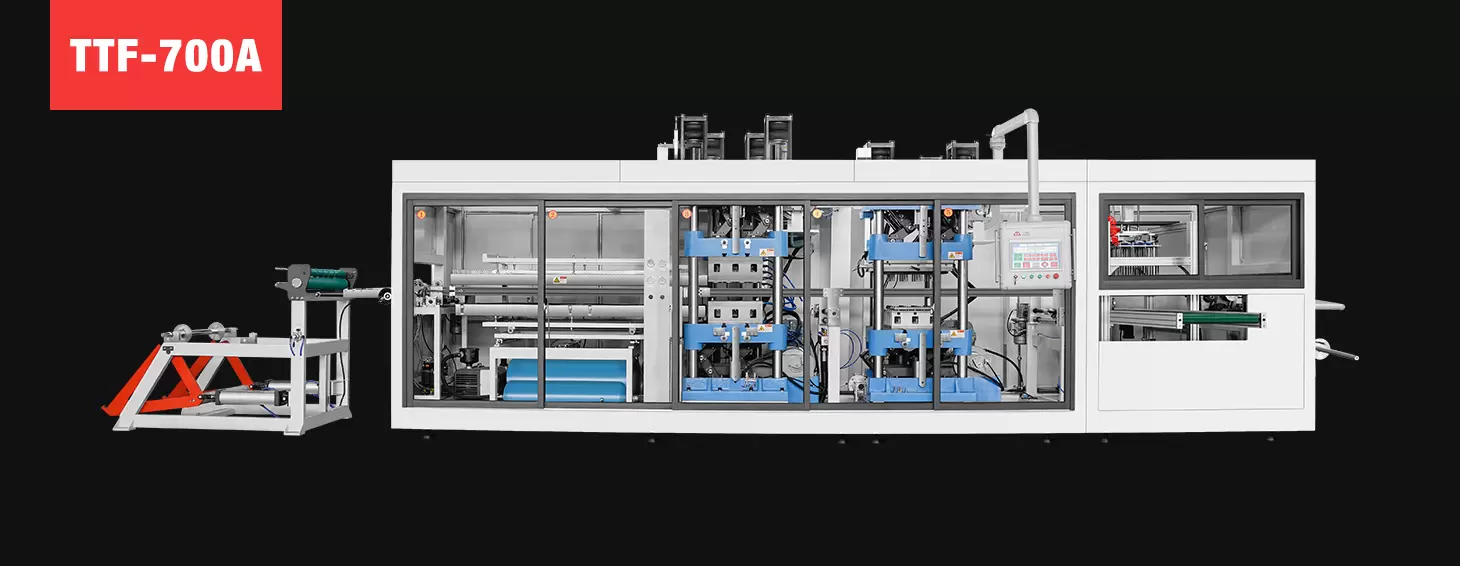

TTF-700A线路图

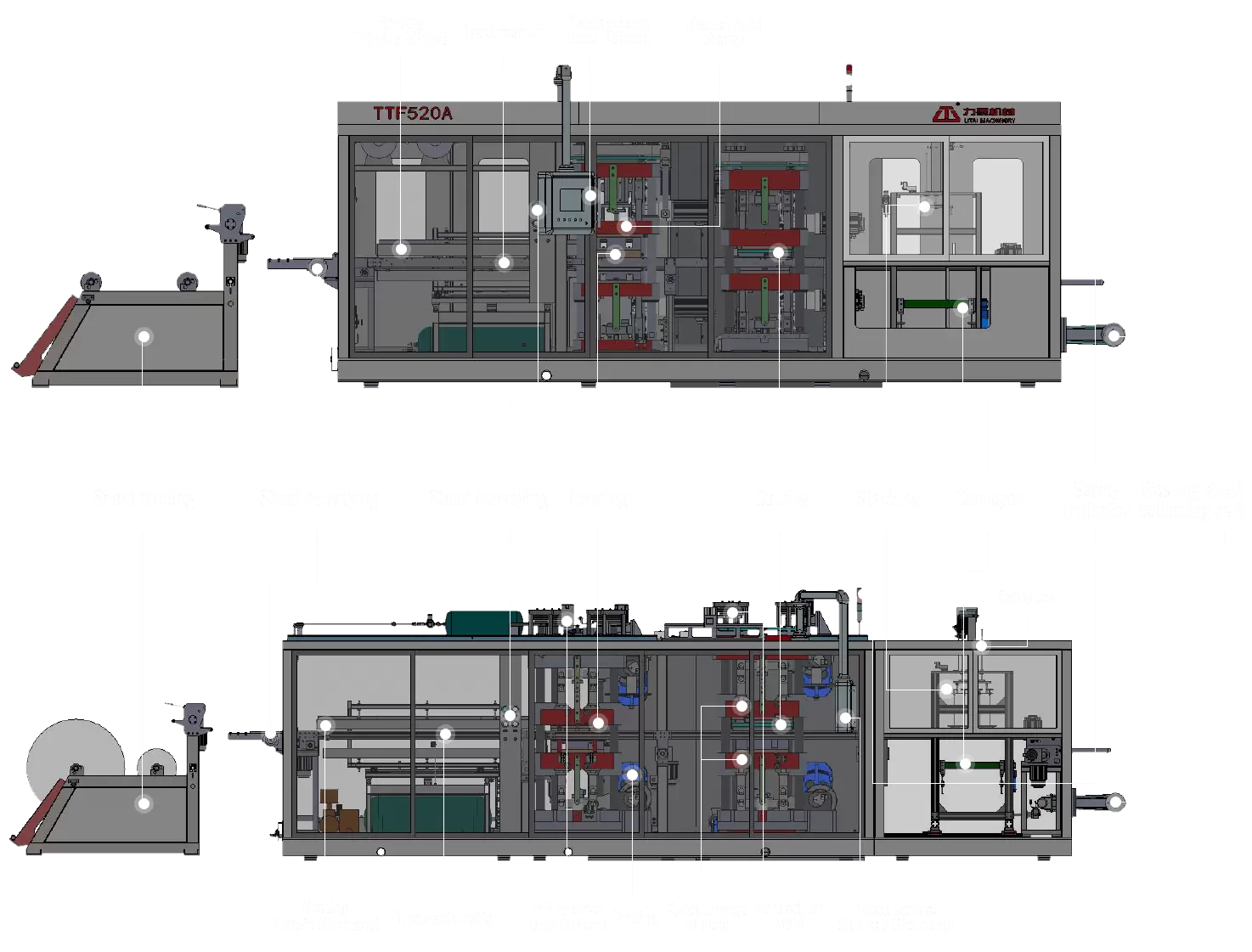

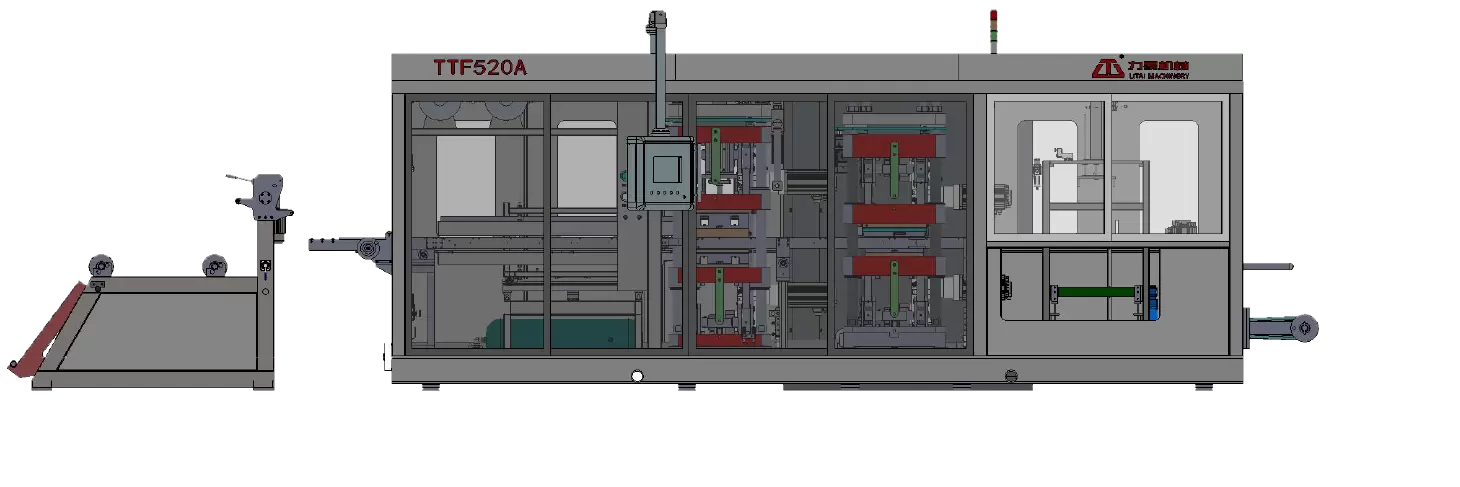

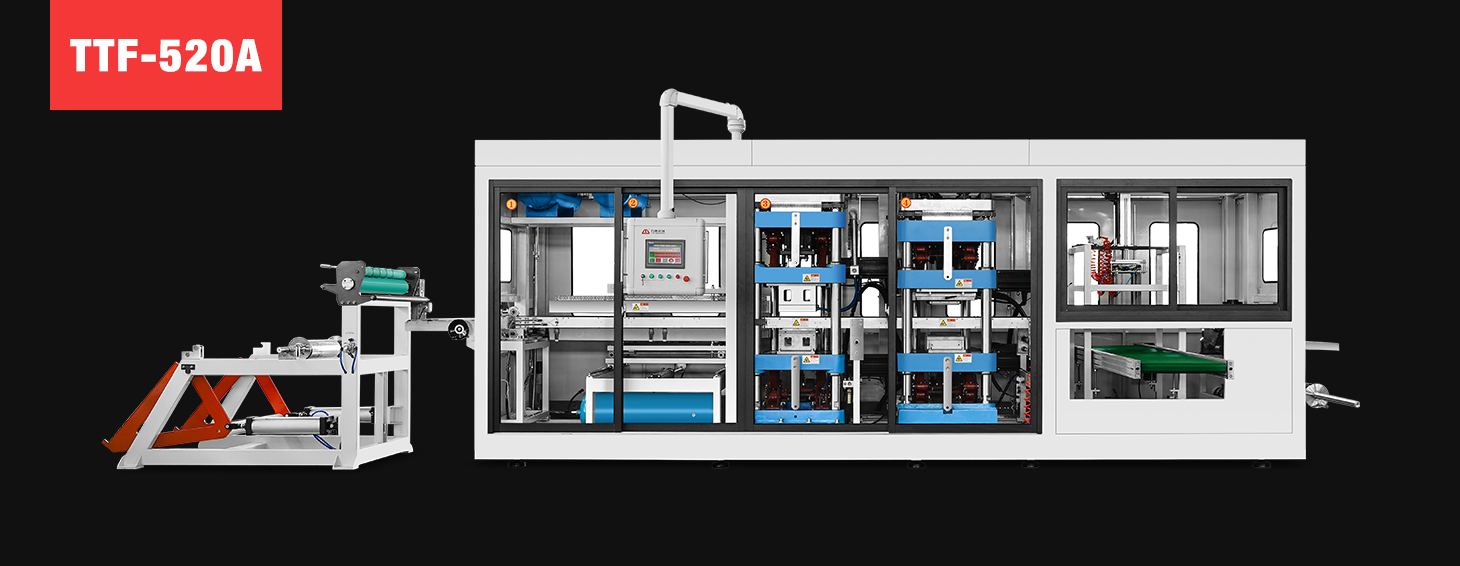

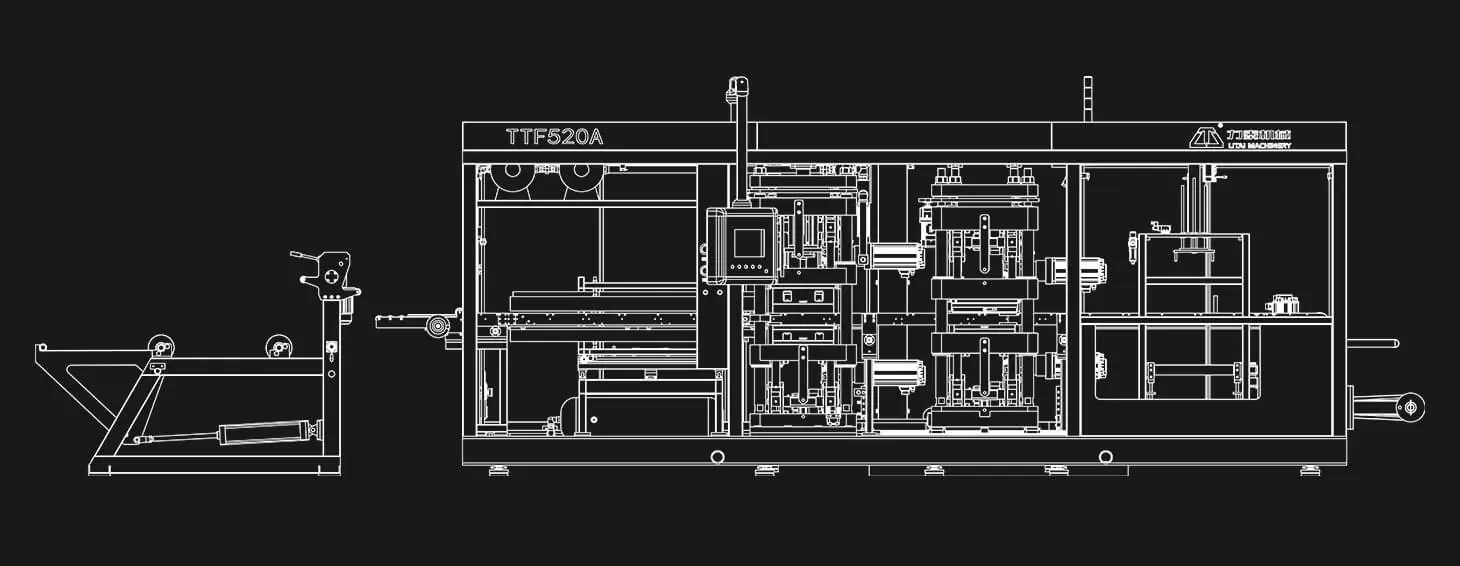

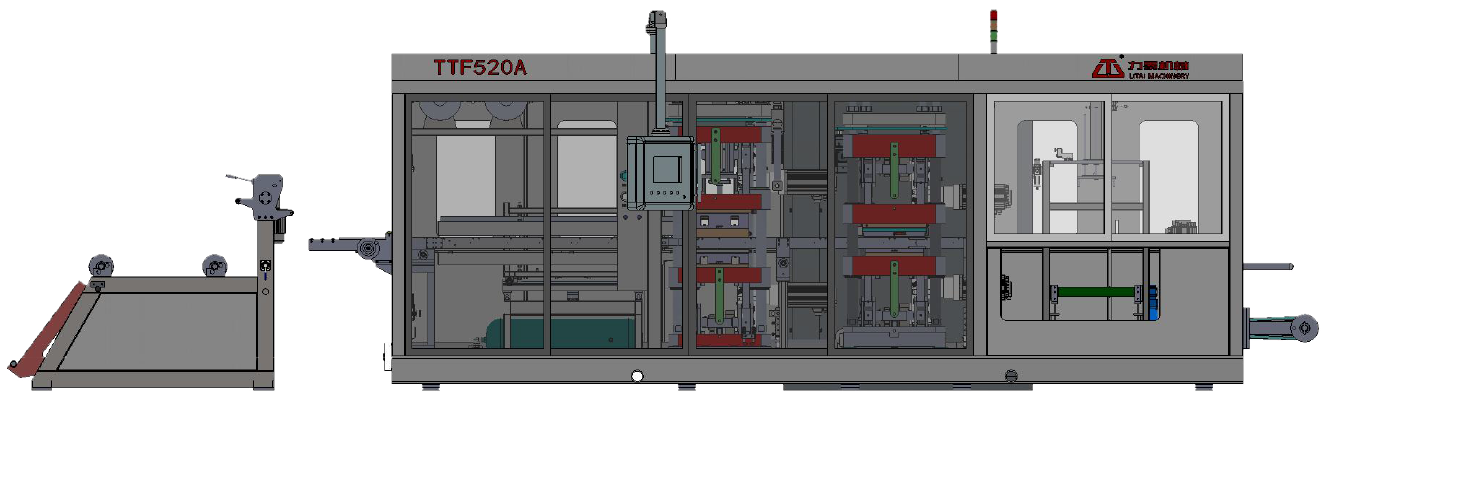

TTF-520A线路图

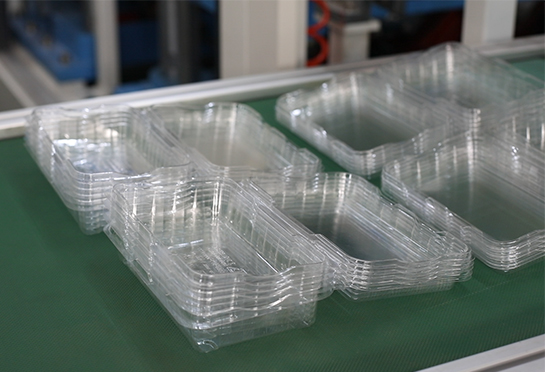

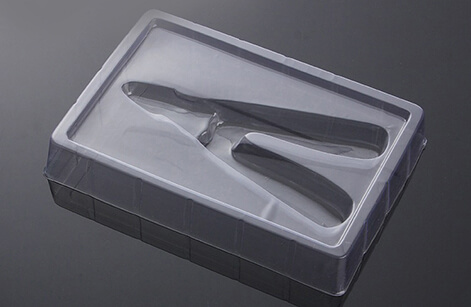

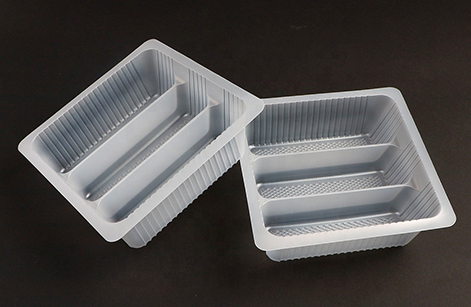

应用
塑料杯热成型机是我们最新开发的产品， 送料及拉伸部分均采用伺服电机驱动。 机器生产一次性产品，如塑料杯、碗、 盖子和盒子通过片材进料、片材加热、 成型、切割和吹塑，用途广泛，适用于大多数 客户要求。PLC 用于程序，手动界面用于 运转平稳、噪音低、效率高
-

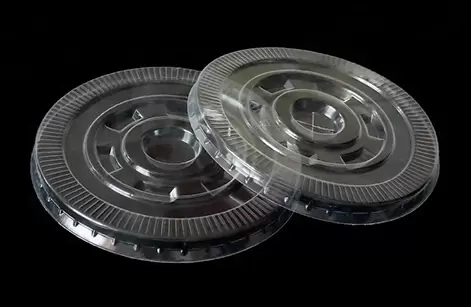

杯盖 -
可降解板材 -
鹌鹑蛋托盘 -
月饼盒 -

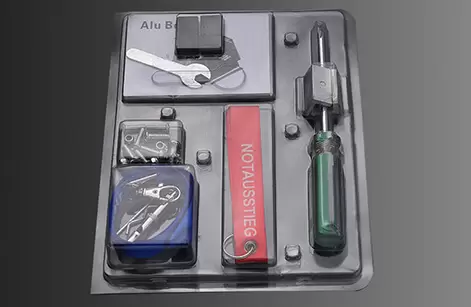

五金包装托盘 -
硬件托盘 -

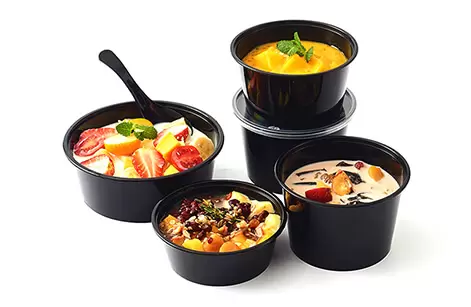

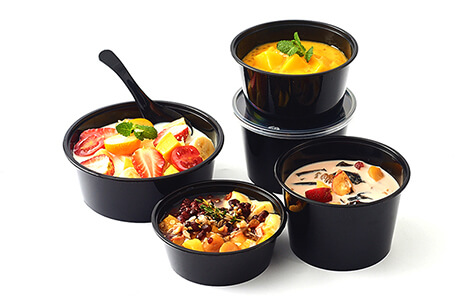

塑料碗 -
玩具托盘 -

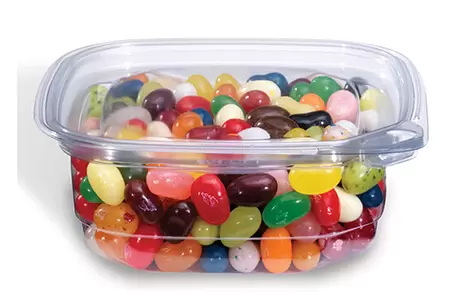

糖果盒 -

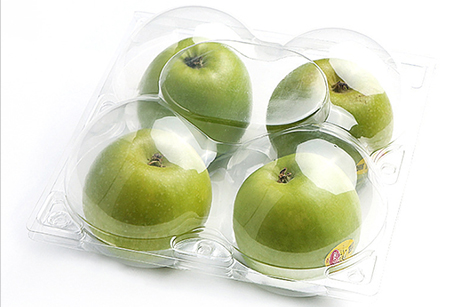

水果箱 -
沙拉盒 -

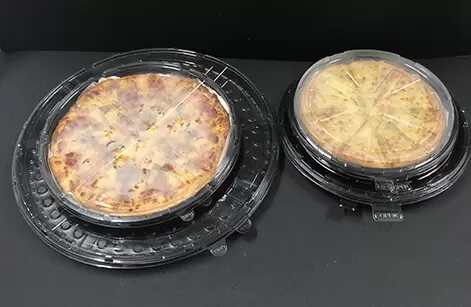

披萨盒 -

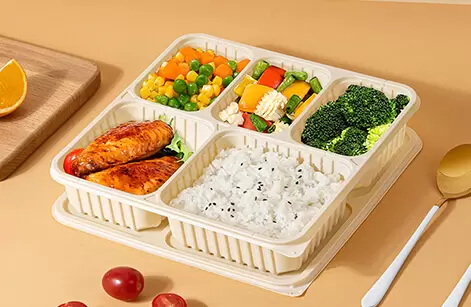

快餐盒 -
酱料容器 -

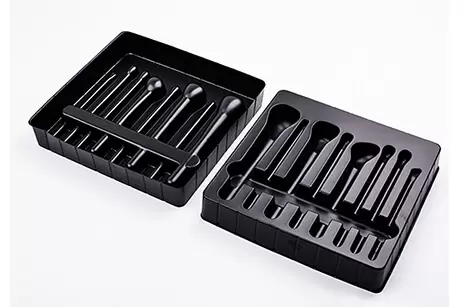

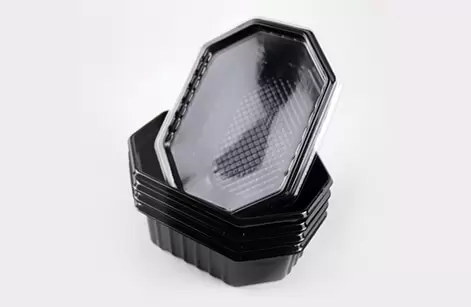

化妆品托盘 -

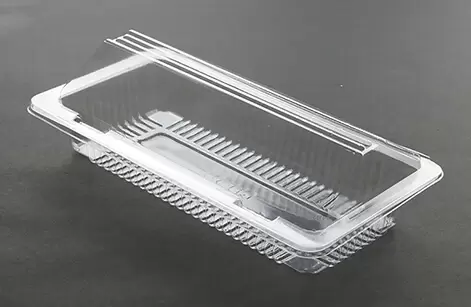

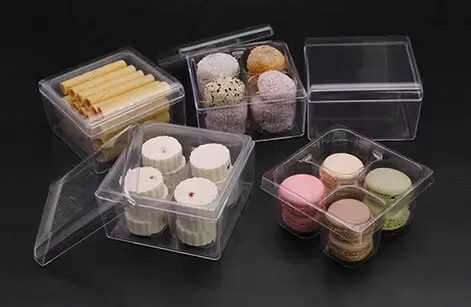

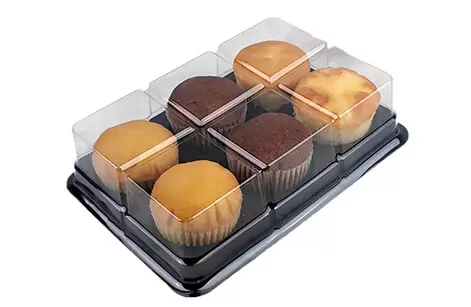

糕点盒 -

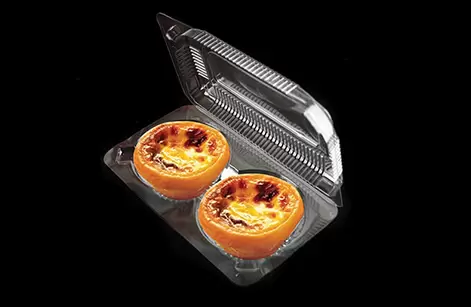

蛋挞盒 -
糕点盒 -

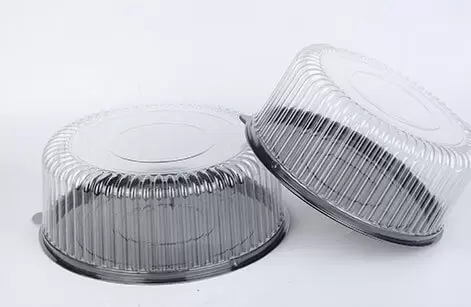

蛋糕盒 -

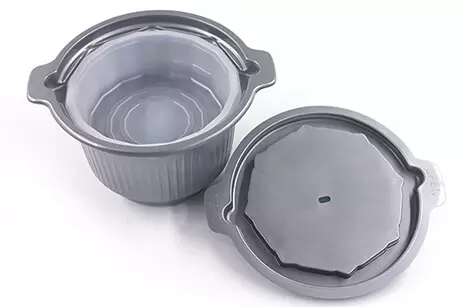

自加热饭盒 -
外卖盒 -
披萨盒 -

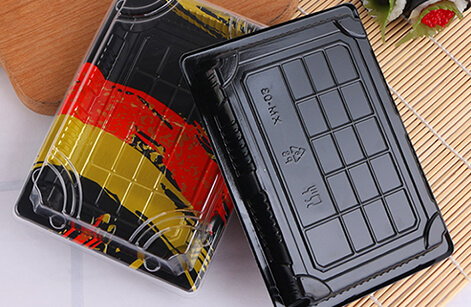

寿司盒 -
包装盒 -
饼干盒 -
饼干盒 -

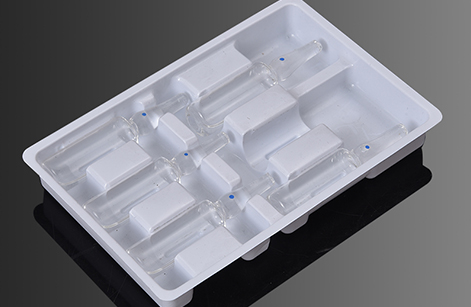

安瓿瓶托盘 -
水果箱 -

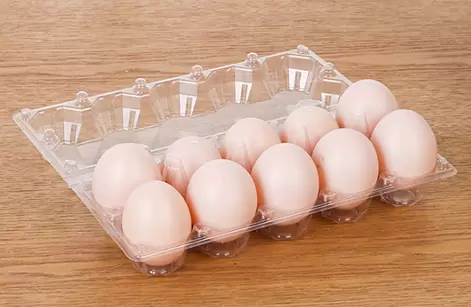

鸡蛋托盘 -
蛋糕盒 -

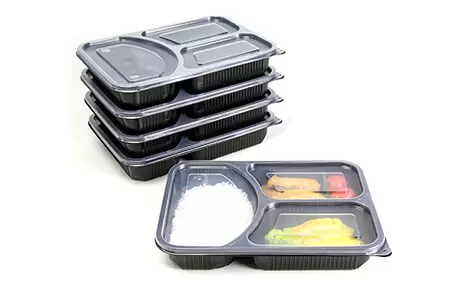

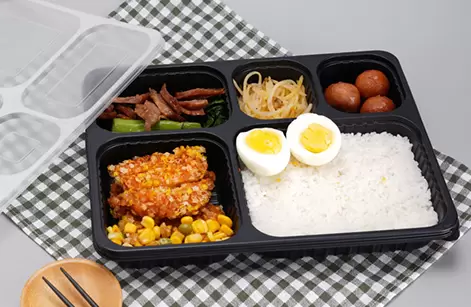

饭盒 -
快餐盒 -

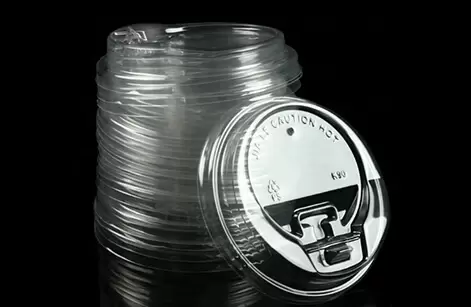

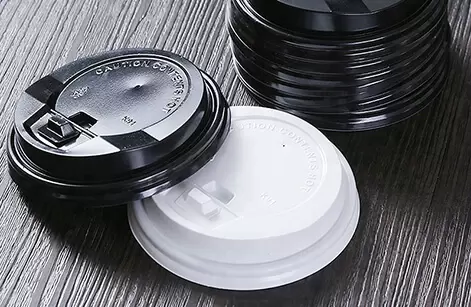

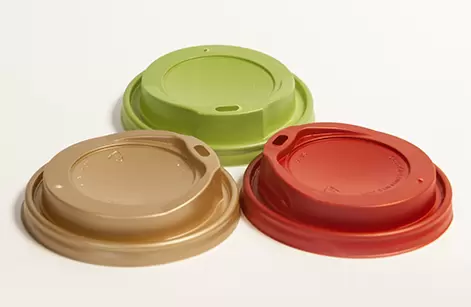

咖啡杯盖 -

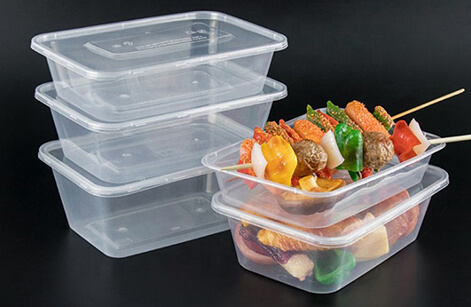

保鲜盒 -
杯盖 -
杯盖 -
饼干盒 -

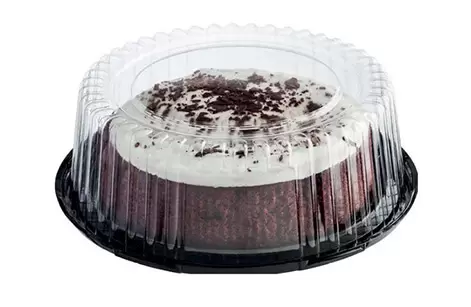

蛋糕盒

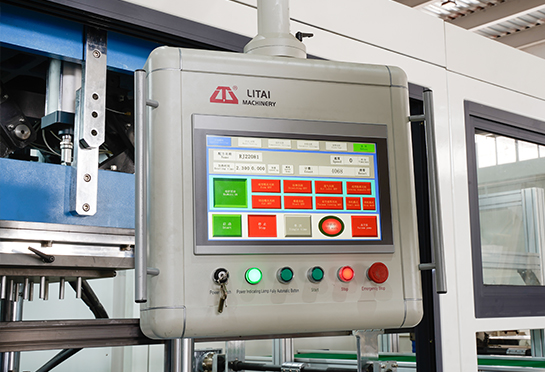

触摸屏：
Detla（台湾）轨道：手动手动模具
改变
Detla（台湾）轨道：手动手动模具
改变

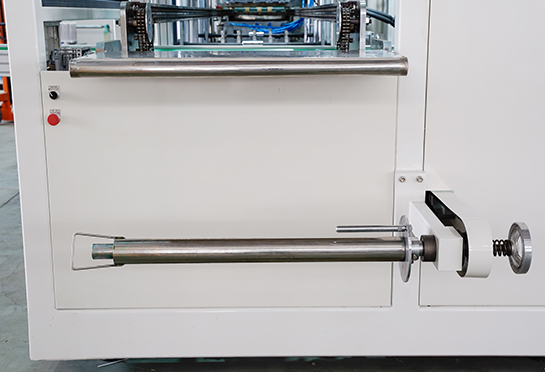

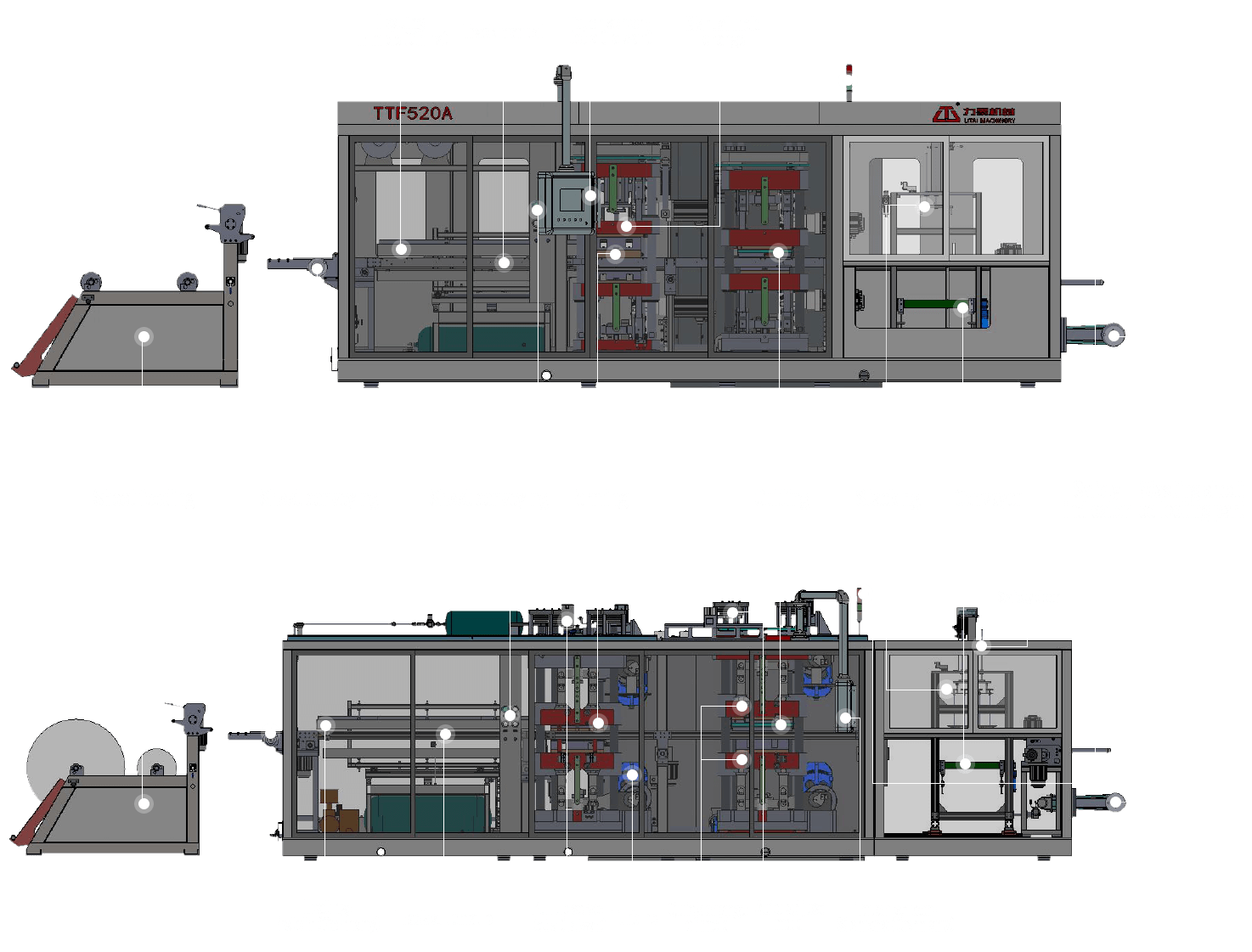

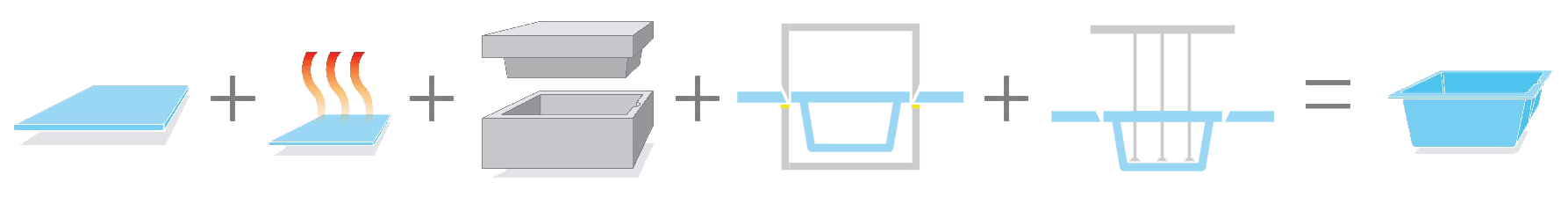

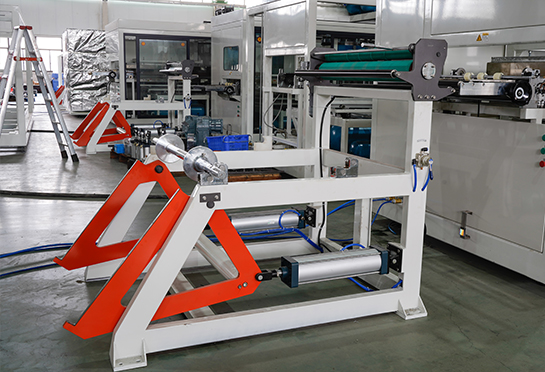

- 送纸
- 片材输送

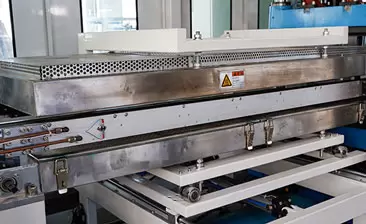

- 加热：
天宝（中国）
- 轨道：手动

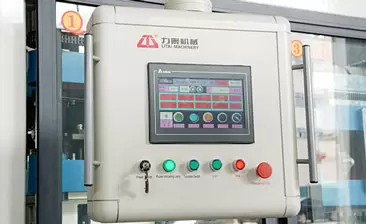

- 触摸屏：
德特拉（台湾）
- 手工模具
改变
- 晴雨表

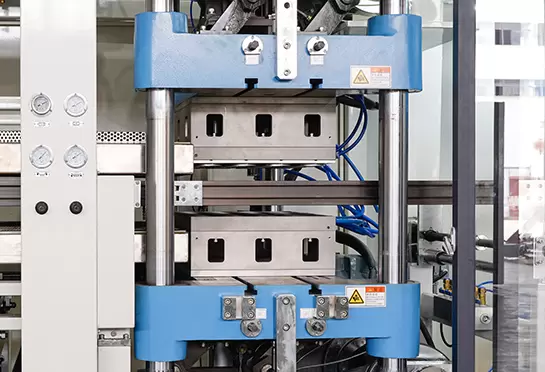

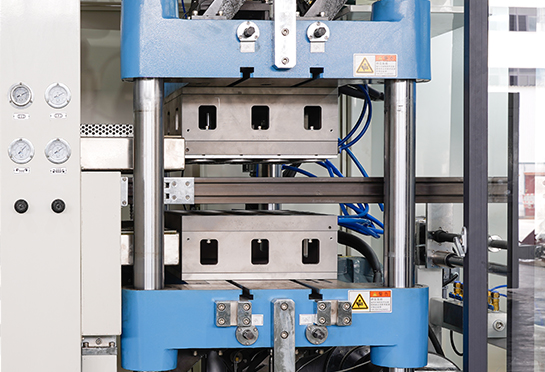

- 成型
- 切割
- 堆叠

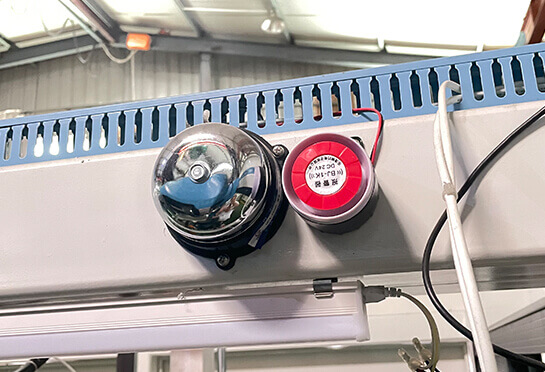

- 安全
指标 - 输送带
- 浪费单
收集部分
送纸
送纸

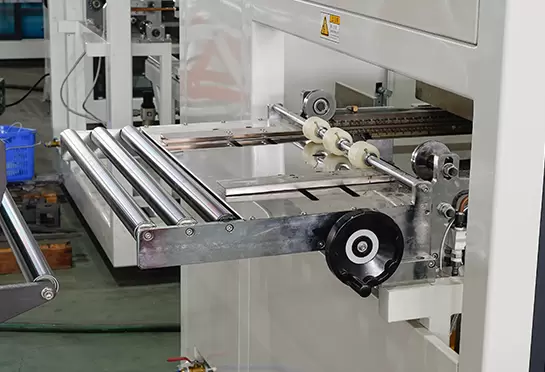

片材输送
片材输送
晴雨表
晴雨表

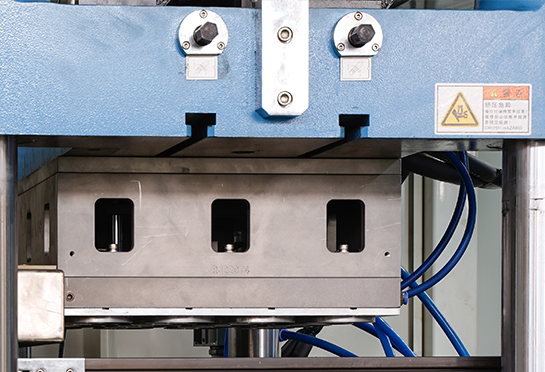

成型
成型
切割
切割

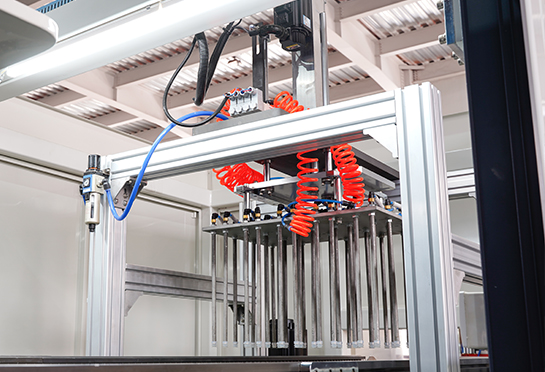

堆叠
堆叠

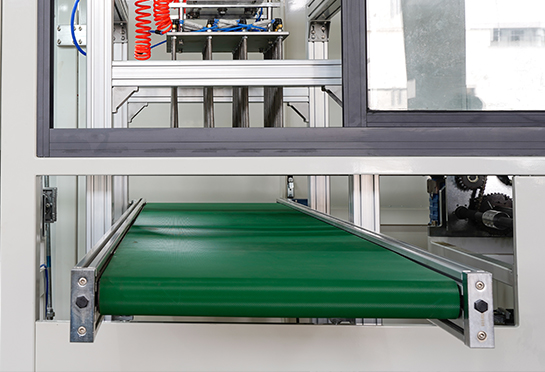

输送带
输送带
安全
指标![]()
指标
安全
指标
指标
浪费单
收集部分
收集部分
浪费单
收集部分
收集部分
- 送纸
- 片材输送

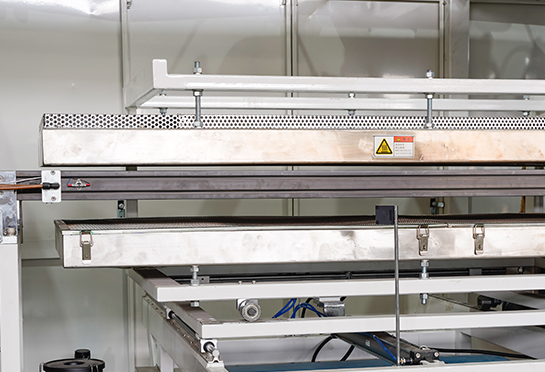

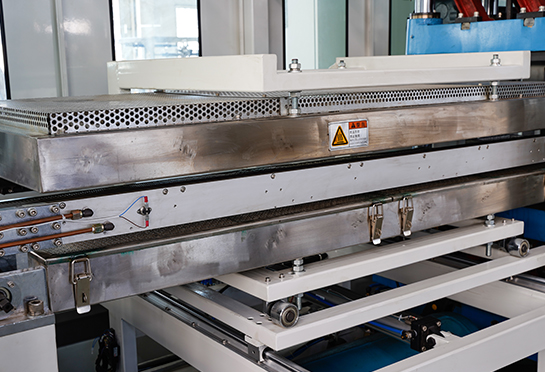

- 加热：
埃尔斯坦（德国）
- 轨道：自动
- 晴雨表

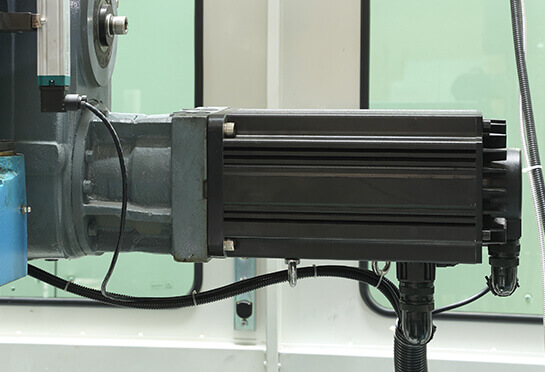

- 拉起伺服器：
德特拉（台湾）

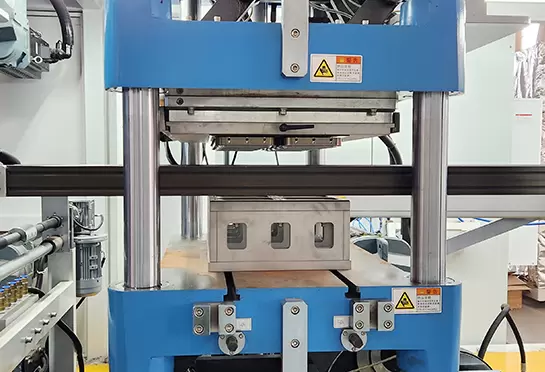

- 成型
- 涡轮
- 快速更换
模具
- 快速更换
模具
- 自动调整
模具
- 切割
- 触摸屏：
西门子（德国）
- 安全
指标
- 堆叠
- 输送带
- 安全指标
- 浪费单
收集部分
气压计拉起伺服器：
Detla (台湾)轨道：自动快速更换
模具自动调节
模具涡轮触摸屏：
西门子（德国）
Detla (台湾)轨道：自动快速更换
模具自动调节
模具涡轮触摸屏：
西门子（德国）
机器概要

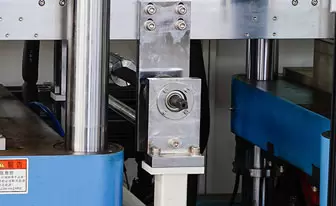

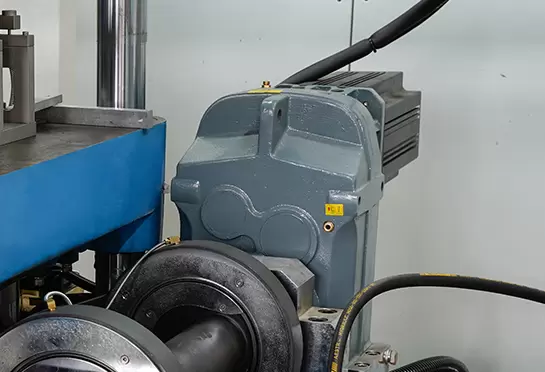

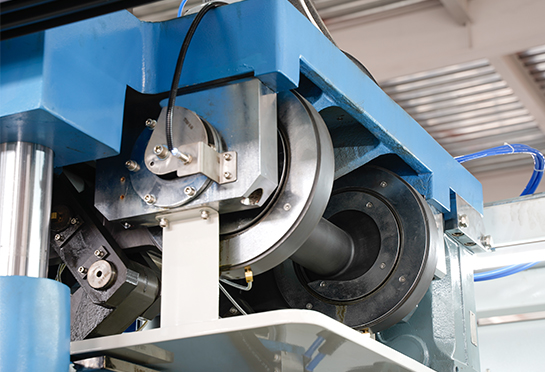

- 各工位均采用偏心曲柄连杆结构传动。

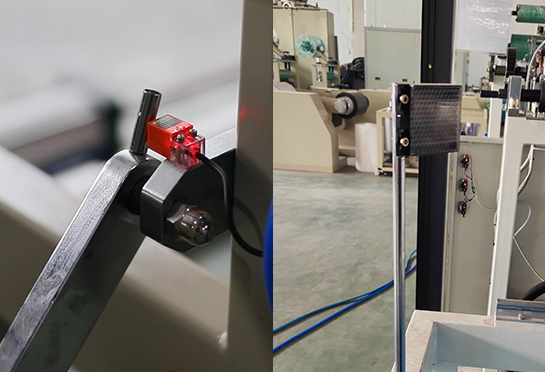

- 送料及加热部分均设有光电开关，以防止生产过程中的误操作。

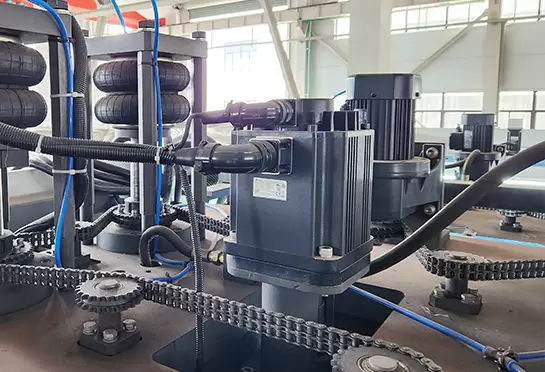

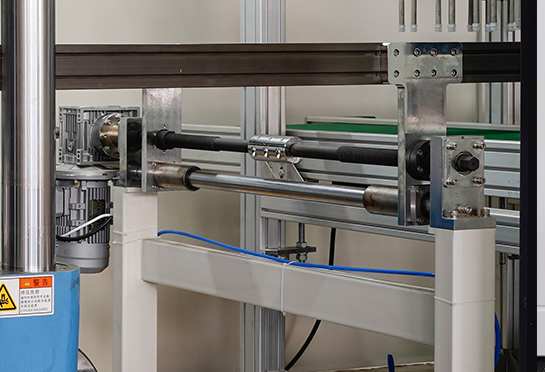

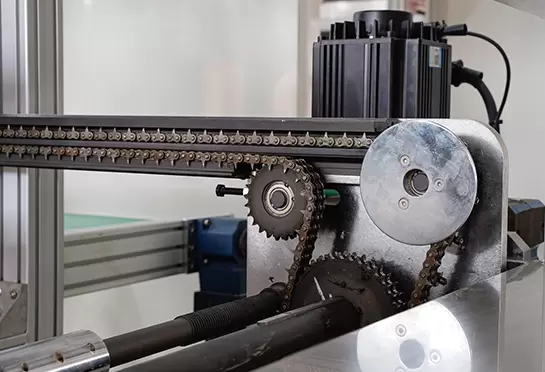

- 65#Mn材质齿链，助力板材输送。铝合金导轨配水冷，节约用水。
- 该机采用PID控温系统，精度高，控温误差＜1℃。

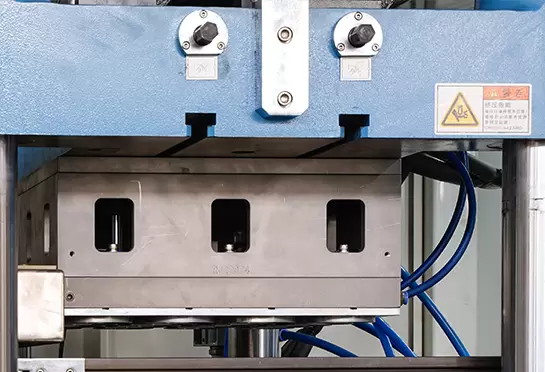

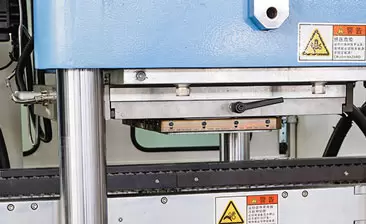

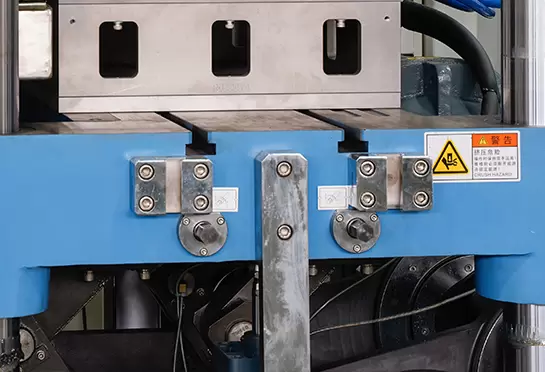

- 设有快速换模装置，极大缩短了换模时间。
- 每个伺服电机均有过载保护，以防止机器过度运转。
- 成品重心低、高度高、运转平稳，操作方便，视觉美观。
- 滑动门有报警功能。
各工位均采用偏心曲柄连杆结构传动。
送料及加热部分均设有光电开关，以防止生产过程中的误操作。
65#Mn材质齿链，助力板材输送。铝合金导轨配水冷，节约用水。
该机采用PID控温系统，精度高，控温误差＜1℃。
设有快速换模装置，极大缩短了换模时间。
每个伺服电机均有过载保护，以防止机器过度运转。
成品重心低、高度高、运转平稳，操作方便，视觉美观。
滑动门有报警功能。
