三工位塑料热成型机工作流程

让我们简单介绍一下力泰提供的TTF-700A三工位塑料热成型机。与之前的普通真空成型机相比，TTF-700A是一款全自动塑料热成型机，集片材进料、片材输送、加热、成型、切割、堆叠和收卷于一体。TTF-700A的最终产品用途广泛，例如食品容器、鸡蛋托盘、育苗盘、盘子、咖啡盖等。

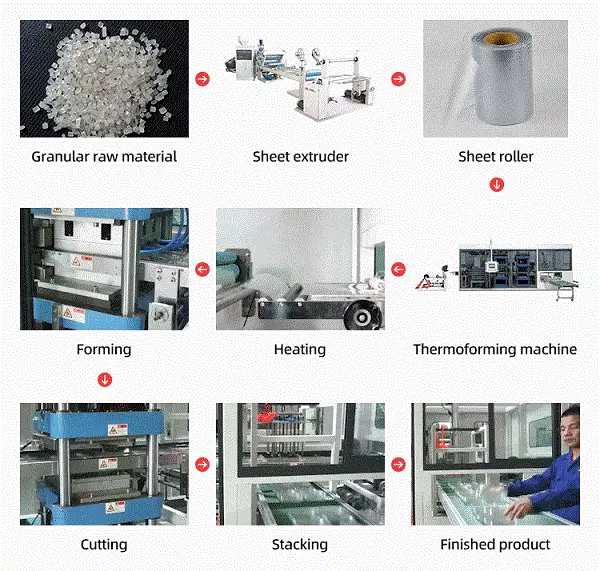

TTF-700A三工位塑料热成型机工作流程

1号 - TTF-700A 装纸器

1、自动加载，降低人力资源成本；

2、片材输送采用积极式，减轻输送伺服电机的负荷；

3、接近开关巧妙控制，杜绝因输送速度过快而导致片材掉落；

4、双工位、大直径，减少更换板卷频率，提高生产效率。

2号-TTF-700A输送部分

1、铝制导轨内充满冷却水，可有效冷却加热后的板材，确保输送平稳。

2、特殊齿形链条，穿刺更轻松，采用特殊材质65Mn，强度更高，更耐用。

3、宽度可调、分段式链条，适用片材宽度范围更广，解决了片材加热下垂的问题。

4、伺服电机驱动，精准、高效。

3号-TTF-700A加热部分

1、采用德国品牌Elstein加热瓦，保温性能优异，加热效率高，省时省力。（提速50%以上，节能30%以上）。实际耗电量仅为额定功率的30%左右，非常实用，非常值得信赖。

2、炉子的长度为成型区宽度的4倍，使片材在一定的塑化时间内能经过更长的距离，提高速度，从而提高产量。

3、炉体分上下两层，优化加热瓦布局，使板材受热充分、均匀。

4、整炉分为44个独立温控单元，精度可控在1摄氏度，确保每一块产品的片材都得到完美的塑化。

5、加盖防护铁网，防止板材掉落在加热瓦上引起火灾，安全可靠。

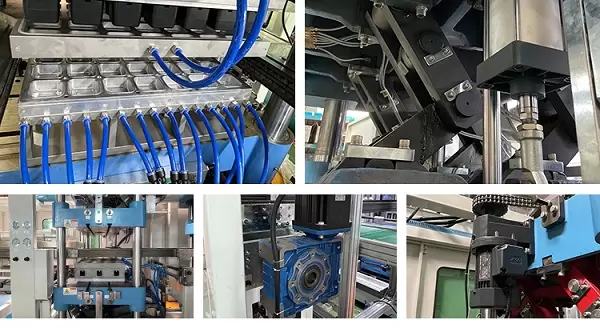

4号-TTF-700A成型站

1、采用四柱（40Cr钢）支撑，一体式模板（TQ-600钢）导向结构，使成型站更加坚固稳定，减震耐磨。

2、成型站设有四个缓冲气缸，减少夹紧时的冲击，确保板材平稳运行。

3、导板平行度偏差小于0.05mm，模具平行度偏差小于0.03mm，远低于行业平均值，成型产品尺寸更精密，底部更完美。

4、连接机构采用耐磨钢衬套，承重更大，转动更精准。对称摆动确保了机器运转的平行度，避免了四柱横向磨损，使机器寿命更长。

5、配备滑轨及支撑杆的换模辅助机构，实现快速换模，省时省力。

6、采用大功率伺服电机驱动，精度高、效率高、噪音低。

7、智能定时定量润滑，机器寿命长，可持续使用。

8、模腔内设有冷却水，加快冷却速度，脱模容易。

9、本机器采用正负压相结合的工作原理，并利用尼龙塞在模具内辅助加固，使其具有更强的制品成型能力。

10、上下工位自动调节，快捷更方便。

11、采用偏心轮结构，运转直观，维护方便。

5号-TTF-700A冲孔站

1、采用四柱（40Cr钢）支撑，一体式模板（TQ-600钢）导向结构，使冲床更加坚固稳定，减震耐磨。

2、采用偏心轮结构，运转直观，维护方便。

3、冲孔工位设有四个缓冲气缸，减少夹紧时的冲击，确保板材平稳运行。

4、导板平行度偏差小于0.05mm，模具平行度偏差小于0.03mm，远低于行业平均值，使孔位更精准，产品外观更美观，使冲孔刀片寿命更长。

5、智能定时定量润滑，机器寿命长，可持续使用。

6、大功率伺服驱动，冲切力更大，产品质量更好。

7、配备滑轨及支撑杆的换模辅助机构，实现快速换模，省时省力。

8、连接机构采用耐磨钢衬套，承重更大，转动更精准。对称摆动确保了机器运转的平行度，避免了四柱横向磨损，使机器寿命更长。

9、工作站不仅可自动上下调节，而且工作站之间还可进行调节，并具有防撞功能，使整个工作站系统更加方便、快捷、安全。

10、分离式冲孔刀片，更换方便，价格实惠。

6号-TTF-700A切割站

1、采用四柱（40Cr钢）支撑，一体式模板（TQ-600钢）导向结构，使成型站更加坚固稳定，减震耐磨。

2、导板平行度偏差小于0.05mm，模具平行度偏差小于0.03mm，远低于行业平均值，使产品切割更加精准完美。

3、工作站不仅可以自动上下调节，而且工作站之间还可以调节，并具有防撞功能，使整个工作站系统更加方便、快捷、安全。

4、模具刀片采用加热导板加热，使产品切割更轻松，边缘更完美。

5、加热导板设有过热报警功能（90℃），安全可靠。

6、大功率伺服电机，切割力量强大，切割线可达12米，确保切割完美。

7、活动刀片具有定位导向功能，使产品切割更加精准。

8、智能润滑系统，定时定量润滑，确保机器寿命持久耐用。

9、配备滑轨及支撑杆的换模辅助机构，实现快速换模，省时省力。

10、冲孔工位设有四个缓冲气缸，减少夹紧时的冲击，确保板材平稳运行。

11、采用偏心轮结构，运转直观，维护方便。

12、连接机构采用耐磨钢衬套，承重更大，转动更精准。对称摆动确保了机器运转的平行度，避免了四柱横向磨损，使机器寿命更长。

7号-TTF-700A堆垛站

1、采用下推式堆垛方式，经济实惠，满足大多数产品的要求。

2、码垛采用伺服电机驱动，更加精准、高效。

3、配备可拆卸更换的输送带，高效便捷。

4、可更换吸杆装置，满足不同产品的需要。

5、配备多重消声装置，降低堆料噪音。

6、铝合金吸杆，轻便耐用。

PLC

1、友好的人机交互界面，操作简单。

2、超大内存，满足海量产品数据存储要求。

3、产品数据一键存储、读取，操作简便。

4、移动式触摸屏，操作灵活、方便。

5、集成度高，数据可视化，易于管控。
